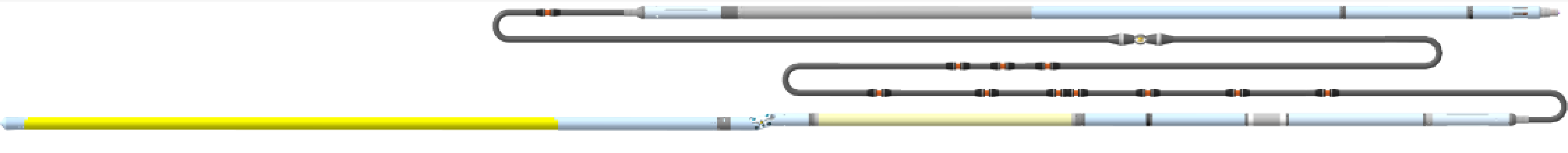

Прибор комплексный для каротажа бурящихся скважин в открытом стволе К7А-723-МН(К8)

Предназначен для геофизических исследований нефтяных и газовых скважин в открытом стволе. Прибор обеспечивает измерение за один проход по интервалу исследования комплексом зондов БКЗ, зондом КС, резистивиметром, ПС, зондом БК, зондом ИК, инклинометром, зондом ГК, а также отдельным рейсом зондами стандартного прибора ВИКИЗ.
Отличается малыми габаритами, высокой производительностью и надежностью, оснащён датчиком натяжения, удобен в эксплуатации.
Решает задачи электрического каротажа, выделения коллекторов, определения водо - и нефтенасыщенности, определения траектории ствола скважины.

Условия эксплуатации
- Скважина должна быть заполнена промывочной жидкостью на водной основе с удельным сопротивлением от 0,05 до 5 Ом·м.
- Температура окружающей среды от 5 до 120 °С.
- Максимальное гидростатическое давление 80 МПа.
Необходимое оборудование

Прибор эксплуатируется в комплекте со следующими изделиями:
- цифровым каротажным регистратором, адаптированным к приёму сигнала прибора и имеющим соответствующее программное обеспечение;
- источником стабилизированного синусоидального тока (0,4±0,02) А (400±5) Гц, обеспечивающим действующее значение выходного напряжения до 300 В;
- трехжильным бронированным геофизическим грузонесущим кабелем марки КГ3-60-150 ТУ16.К09-108-99 (или аналогичным ему по характеристикам) длиной от 2000 до 6000 м, оснащенным кабельным наконечником НКБ ГОСТ 14213.

Основные технические характеристики

Зонд	Единица измерения	Диапазон	Предел допускаемой основной погрешности
A8,0M1,0N A4,0M0,5N A2,0M0,5N N0,5M2,0A A1,0M0,1N	Ом*м	0,2…5000	±[4+0,005(Хв/Х-1)]%
A0,4M0,1N N11M0,5A	Ом*м	0,2…1000	±[4+0,005(Хв/Х-1)]%
ПС	В	-0,5…+0,5	+25%
Резистивиметр	Ом*м	0,05…5	+ (5+0,2(Хв/Х-1))%
Зонд БК	Ом*м	0,2…10000	+ 10 %
Зонд ИК (3И1,0)	мСм/м	5…2000	+ (5+0,1(Хв/Х-1))%
Зенит Азимут	град. град.	0…180 0…360	+ 0,25 град. + 1,5 град.
ГК	мкР/час	1…250	+ 15 %
Датчик натяжения	т	От 0 до 2	+ 2%
ВИКИЗ	Характеристики стандартного прибора ВИКИЗ

Длина, включая прибор ВИКИЗ 26 600 мм

Длина секции ниже косы, включая прибор ВИКИЗ 8420 мм

Длина секции выше косы 3 180 мм

Диаметр 73 мм

Масса 150 кг

Параметры тока питания 400 Гц, 400 мА

Максимальная рабочая температура 120 °С

Максимальное рабочее давление 80 МПа

Скорость каротажа 800 м/час

Примечание: Сборка прибора для спуска в скважину выполняется на мостках.
