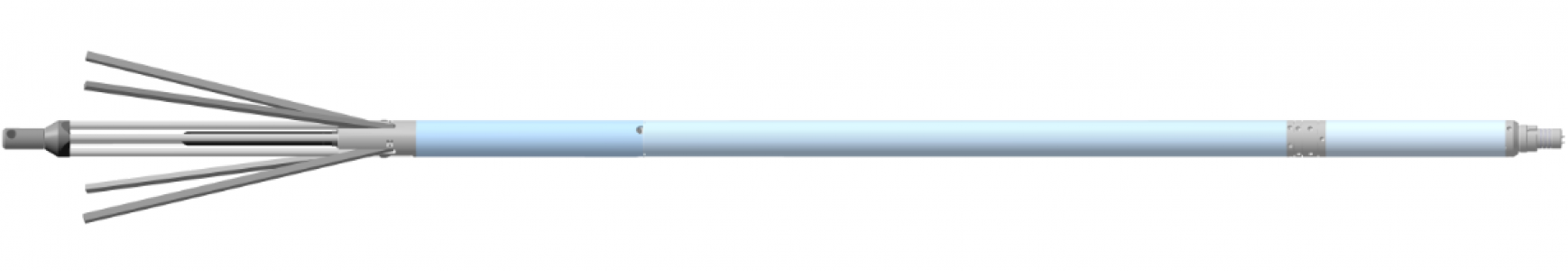

Профилемер-каверномер скважинный ПФ-73-М(К8)

Профилемер-каверномер скважинный ПФ-73-М(К8)
  • Предназначен для геофизических исследований нефтяных и газовых скважин в открытом стволе. Прибор обеспечивает измерение четырёх взаимно-перпендикулярных расстояний от центра прибора до стенок скважины.
  • Отличается малыми габаритами, высокой производительностью и надежностью, удобен в эксплуатации.
  • Решает задачи изучения профиля поперечного сечения скважины.
  • Условия эксплуатации

    Параметры окружающей среды ПФ-73-М
    ПФ-73-МТ
    Температура от 5 до 120 °С от 5 до 150 °С
    Максимальное гидростатическое давление
    80 МПа 100 МПа

    Необходимое оборудование

    Профилемер эксплуатируется в комплекте со следующими изделиями:

    • цифровым каротажным регистратором, адаптированным к приёму сигнала профилемера и имеющим соответствующее программное обеспечение;
    • источником стабилизированного синусоидального тока (0,4±0,02) А (400±5) Гц, обеспечивающим действующее значение выходного напряжения до 300 В ;
    • источником постоянного напряжения или тока, обеспечивающим на выходе ток 0,8 А при напряжении до 200 В;
    • трехжильным бронированным геофизическим грузонесущим кабелем марки КГ3-60-150 ТУ16.К09-108-99 (или аналогичным по характеристикам) длиной от 2000 до 6000 м, оснащенным кабельным наконечником НКБ ГОСТ 14213.
    • переходником вращающимся скважинным типа ПВС-1А-60.

    Особенности

    Точность определения диаметра скважины не зависит от положения профилемера, что позволяет работать в наклонных скважинах. По желанию заказчика профилемер комплектуется центраторами.

  •

           Основные технические характеристики







            Длина

            Длина корпуса

            Диаметр

            Масса

            Параметры тока питания

            Скорость каротажа
