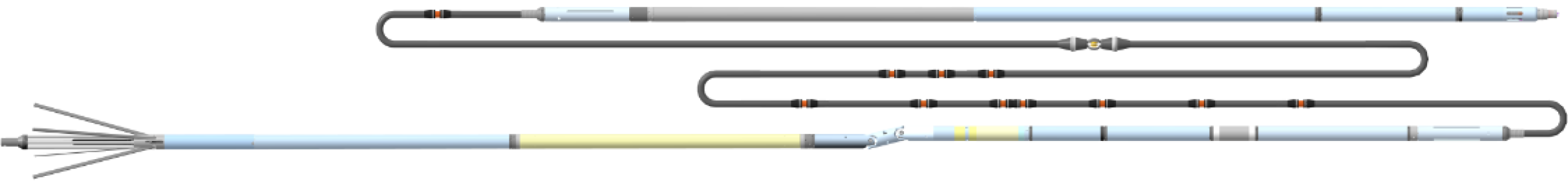

Прибор комплексный электрического каротажа, профилеметрии и инклинометрии К7А-723-M(К8)

Прибор комплексный электрического каротажа, профилеметрии и инклинометрии К7А-723-M(К8)
  • Предназначен для геофизических исследований нефтяных и газовых скважин в открытом стволе. Обеспечивает измерение за один проход по интервалу исследования комплексом зондов БКЗ, зондом КС, резистивиметром, ПС, зондом 2БК, зондом ИК, инклинометром, зондом ГК, зондом ПФ.
  • Отличается малыми габаритами, высокой производительностью и надежностью, оснащён датчиком натяжения, удобен в эксплуатации.
  • Решает задачи электрического каротажа, выделения коллекторов, определения водо - и нефтенасыщенности, определения траектории ствола скважины.

  •   Условия эксплуатации

    • Скважина должна быть заполнена промывочной жидкостью на водной основе с удельным сопротивлением от 0,05 до 5 Ом·м.
    • Температура окружающей среды от 5 до 120 °С.
    • Максимальное гидростатическое давление 80 МПа.

    Необходимое оборудование

    Прибор эксплуатируется в комплекте со следующими изделиями:

    • цифровым каротажным регистратором, адаптированным к приёму сигнала прибора и имеющим соответствующее программное обеспечение;
    • источником стабилизированного синусоидального тока (0,4±0,02) А (400±5) Гц, обеспечивающим действующее значение выходного напряжения до 300 В;
    • трехжильным бронированным геофизическим грузонесущим кабелем марки КГ3-60-150 ТУ16.К09-108-99 (или аналогичным ему по характеристикам) длиной от 2000 до 6000 м, оснащенным кабельным наконечником НКБ ГОСТ 14213.

    •

    Основные технические характеристики



    Зонд

    		 Единица измерения Диапазонизмерения Предел допускаемой   основной погрешности

    ЗондыБКЗ

    A8,0M1,0N

    A4,0M0,5N

    A2,0M0,5N

    N0,5M2,0A

    A1,0M0,1N







    Ом·м







    0,2…5000







    ±[4+0,005(Хв/Х-1)]%

    A0,4M0,1N

    N11M0,5A

    Ом·м

    0,2…1000
    ПС      В       -0,5…+0,5           ±25%
    Резистивиметр   Ом·м          0,05…5 ±[5+0,2(Хв/Х-1)]%

    Зонд БК

    Зонд БКс

    Ом·м

    0,2…10 000

    0,2…5 000

    +10%
    Зонд ИК (3И1,0)  мСм/м          5…2500 ±[5+0,1(Хв/Х-1)]%

    Зонд профилемера

    ДС

    (4R)





    мм





    80…700

    40…350





    ±5 мм

    ±3 мм

    Зонды инклинометра

    Зенит

    Азимут

    Визир







    град.





    0…180

    0…360

    0…360





    ±0,25 град.

    ±1,5 град.

    ±1,5 град.
    Зонд ГК  мкР/час            1…250            ±15 %



                         Длина 25 600 мм
                         Длина корпуса ниже косы 6 900 мм
                         Длина корпуса выше косы 2650 мм
                         Основной диаметр 73мм
                         Масса, не более 180 кг
                         Параметры тока питания 400 Гц, 400 мА
                         Скорость каротажа 800 м/час
