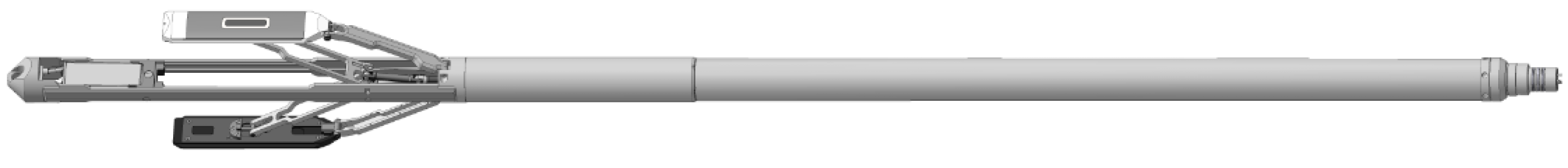

Прибор комплексный микрокаротажа малогабаритный К3А-723-3М, К3А-723-3МТ, (Новинка - ø 76 мм)

Прибор комплексный микрокаротажа малогабаритный К3А-723-3М, К3А-723-3МТ, (Новинка - ø 76 мм)

Предназначен для геофизических исследований нефтяных и газовых скважин в открытом стволе. Прибор обеспечивает измерение кажущегося удельного электрического сопротивления пород зондами микрокаротажа (МК) и бокового микрокаротажа (БМК), а также среднего диаметра скважин.
Отличается малыми габаритами, высокой производительностью и надежностью, удобен в эксплуатации.
Решает задачи электрического каротажа, выделения коллекторов, определения водо - и нефтенасыщенности.

  • Условия эксплуатации
    o Скважина должна быть заполнена промывочной жидкостью на водной основе с удельным сопротивлением от 0,05 до 5 Ом•м.
    o Отношение УЭС пород к УЭС промывочной жидкости не должно превышать 500:1, а в коллекторах не более 5:1.
    o Диаметр и профиль скважины не должны препятствовать плотному прилеганию башмаков к стенке скважины.
    o Температура окружающей среды от 5 до 120С (для К3А-723-3МТ 150 С).
    o Максимальное гидростатическое давление 80 МПа (для К3А-723-3МТ 100 МПа).

    Необходимое оборудование
    Прибор эксплуатируется в комплекте со следующими изделиями:
    o цифровым каротажным регистратором, адаптированным к приёму сигнала прибора и имеющим соответствующее программное обеспечение;
    o источником стабилизированного синусоидального тока (0,4±0,02) А (400±5) Гц, обеспечивающим действующее значение выходного напряжения до 300 В;
    o источником постоянного напряжения или тока, обеспечивающим на выходе ток 0,8 А при напряжении до 200 В;
    o трехжильным бронированным геофизическим грузонесущим кабелем марки КГ3-60-150 ТУ16.К09-108-99 (или аналогичным по характеристикам) длиной от 2000 до 6000 м, оснащенным кабельным наконечником НКБ ГОСТ 14213;
    o переходником вращающимся скважинным типа ПВС-1А-60.
    Особенности
    Имеет независимый прижим башмаков, что позволяет работать в наклонных скважинах.

  •         Основные технические характеристики

    Зонд Единица измерения Диапазон Предел доп. основной погрешности

    Градиент-микрозонд

    А0,025М0,025N

    Ом*м 0,1…40 ±10%

    Потенциал-микрозонд

    А0,05М

    Ом*м 0,1…40 ±10%
    Зонд БМК      Ом*м      0,2…500         ±10%
    ДС        мм     110…400         ±5 мм



           Длина                                                                              2630 мм
           Диаметр электронного блока                                        73мм
           Макс. диаметр                                                                76 мм
           Масса                                                                               70 кг
           Параметры тока питания                                               400 Гц, 400 мА
           Скорость каротажа                                                         1000 м/час
