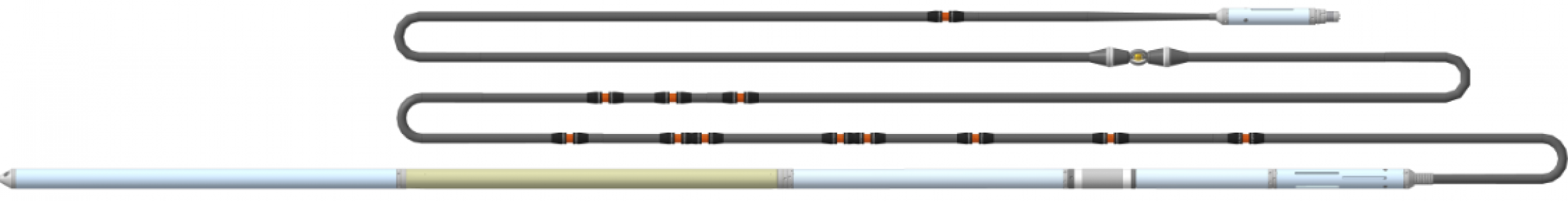

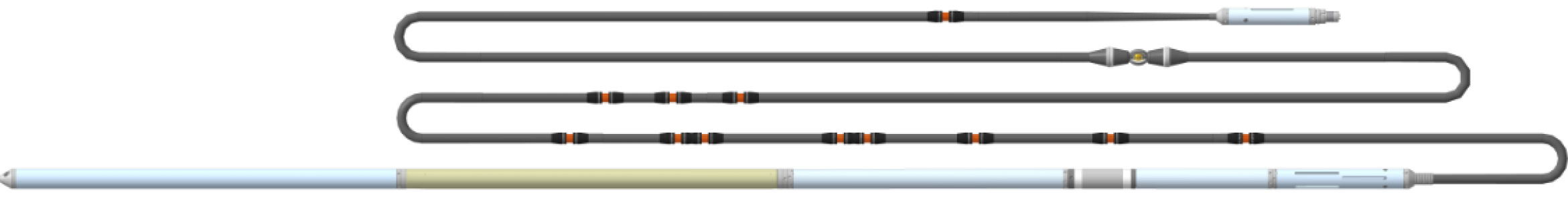

Прибор комплексный электрического каротажа и инклинометрии К1А-723-МИН, К1А-723-МИН+ГК, К1А-723-МИН+ГК-Т
- Предназначен для геофизических исследований нефтяных и газовых скважин в открытом стволе. Прибор обеспечивает измерение за один проход по интервалу исследования комплексом зондов БКЗ, зондом КС, зондом трехэлектродного БК, зондом ИК, резистивиметром, ПС, инклинометром.
- Отличается малыми габаритами, высокой производительностью и надежностью, удобен в эксплуатации.
- Решает задачи электрического каротажа, выделения коллекторов, определения водо - и нефтенасыщенности, а также определения траектории ствола скважины.
-
Условия эксплуатации
- Скважина должна быть заполнена промывочной жидкостью на водной основе с удельным сопротивлением от 0,05 до 5 Ом·м.
- Температура окружающей среды от 5 до 120°С (для К1А-723-МИН+ГК-Т 150 °С).
- Максимальное гидростатическое давление 80 МПа (для К1А-723-МИН+ГК-Т 100 МПа).
Необходимое оборудование
Прибор должен эксплуатироваться в комплекте со следующими изделиями:
- цифровым каротажным регистратором, адаптированным к приёму сигнала прибора и имеющим соответствующее программное обеспечение;
- источником стабилизированного синусоидального тока (0,4±0,02) А (400±5) Гц, обеспечивающим действующее значение выходного напряжения до 300 В;
- трехжильным бронированным геофизическим грузонесущим кабелем марки КГ3-60-150 ТУ16.К09-108-99 (или аналогичным по характеристикам) длиной от 2000 до 6000 м, оснащенным кабельным наконечником НКБ ГОСТ 14213.
Основные технические характеристики
Длина 22,3 м (МИН) 22,9 (МИН+ГК) 23,3 м (МИН+ГК-Т) Длина корпуса 4,8 м (МИН) 5,4 м (МИН+ГК) 5,8 м (МИН+ГК-Т) Диаметр 73мм Масса 90 кг (МИН) 95 кг (МИН+ГК) 100 кг (МИН+ГК-Т) Параметры тока питания 400 Гц, 400 мА Скорость каротажа 2000 м/час (МИН) 700 м/час( МИН+ГК) |
