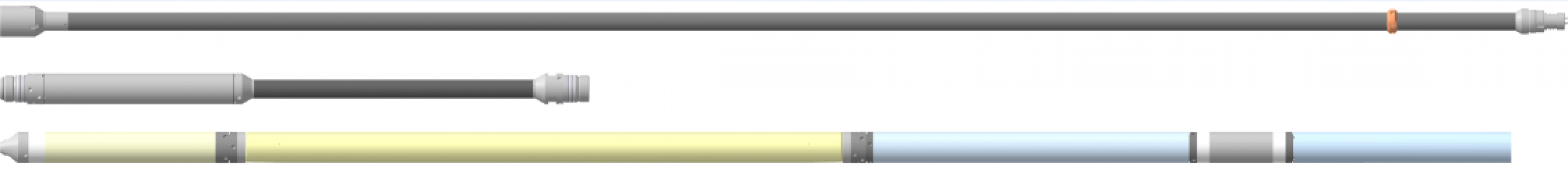

Прибор комплексный электрического каротажа К1А-723-МС

Прибор комплексный электрического каротажа К1А-723-МС
  • Предназначен для геофизических исследований нефтяных и газовых скважин в    открытом стволе. Прибор обеспечивает измерение за один проход по интервалу исследования зондом КС, зондом трехэлектродного БК, зондом ИК, ПС.
  • Отличается малыми габаритами, удобен в эксплуатации.
  • Решает задачи электрического каротажа, выделения коллекторов, определения водо - и нефтенасыщенности.
  • Условия эксплуатации

    • Скважина должна быть заполнена промывочной жидкостью на водной основе с удельным сопротивлением от 0,05 до 5 Ом·м.
    • Температура окружающей среды от 5 до 120°С.
    • Максимальное гидростатическое давление 80 МПа.

    Необходимое оборудование

    Прибор эксплуатируется в комплекте со следующими изделиями:

    • цифровым каротажным регистратором, адаптированным к приёму сигнала прибора и имеющим соответствующее программное обеспечение;
    • источником стабилизированного синусоидального тока (0,4±0,02) А (400±5) Гц, обеспечивающим действующее значение выходного напряжения до 300 В;
    • трехжильным бронированным геофизическим грузонесущим кабелем марки КГ3-60-150 ТУ16.К09-108-99 (или аналогичным ему по характеристикам) длиной от 2000 до 6000 м, оснащенным кабельным наконечником НКБ ГОСТ 14213.
  •

    Основные технические характеристики



    Зонд

    Единица измерения

    Диапазон

    Предел доп. основной погрешности

    N11,0M0,5A

    Ом*м

    0,2…1000

    ±[4+0,005(Хв/Х-1)]%

    ПС

    В

    -0,5…+0,5

    ±25%

    БК-3

    Ом*м

    0,2…10000

    ±10%

    ИК (3И1)

    мСм/м

    10…2500

    ±[5+0,1(Хв/Х-1)]%



    Длина                                                      9,3 м

    Длина корпуса                                        4,3 м

    Диаметр                                                  73мм

    Масса                                                       80 кг

    Параметры тока питания                       400 Гц, 400 мА

    Скорость каротажа                                 3000 м/час
