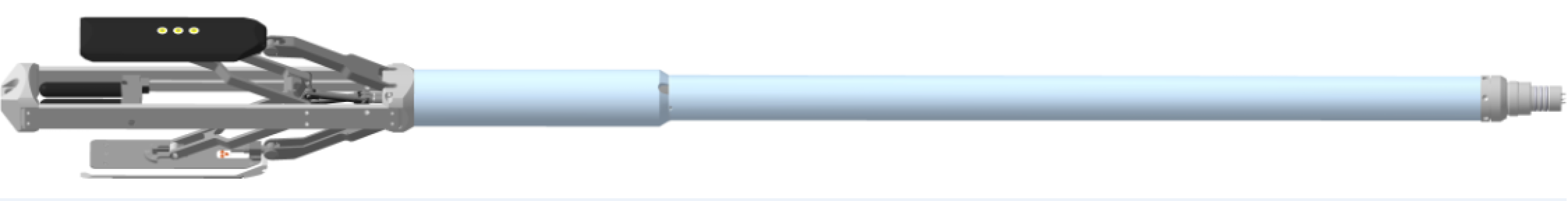

Прибор комплексный микрокаротажа К3А-723, К3А-723-Т, К3А-723-М, К3А-723-МТ, К3А-723-2М, К3А-723-2МТ

Прибор комплексный микрокаротажа К3А-723, К3А-723-Т, К3А-723-М, К3А-723-МТ, К3А-723-2М, К3А-723-2МТ
  • Предназначен для геофизических исследований нефтяных и газовых скважин в открытом стволе. Прибор обеспечивает измерение кажущегося удельного электрического сопротивления пород зондами микрокаротажа (МК) и бокового микрокаротажа (БМК), а также среднего диаметра скважин.
  • Отличается малыми габаритами, высокой производительностью и надежностью, удобен в эксплуатации.
  • Решает задачи электрического каротажа, выделения коллекторов, определения водо - и нефтенасыщенности.
  • Условия эксплуатации

    • Скважина должна быть заполнена промывочной жидкостью на водной основе с удельным сопротивлением от 0,05 до 5 Ом·м.
    • Отношение УЭС пород к УЭС промывочной жидкости не должно превышать 500:1, а в коллекторах не более 5:1.
    • Диаметр и профиль скважины не должны препятствовать плотному прилеганию башмаков к стенке скважины.
    • Температура окружающей среды от 5 до 120°С (для К3А-723-МТ, К3А-723-2МТ 150 °С).
    • Максимальное гидростатическое давление 80 МПа (для К3А-723-МТ, К3А-723-2МТ 100 МПа).



    Необходимое оборудование

    Прибор эксплуатируется в комплекте со следующими изделиями:

    • цифровым каротажным регистратором, адаптированным к приёму сигнала прибора и имеющим соответствующее программное обеспечение;
    • источником стабилизированного синусоидального тока (0,4±0,02) А (400±5) Гц, обеспечивающим действующее значение выходного напряжения до 300 В;
    • источником постоянного напряжения или тока, обеспечивающим на выходе ток 0,8 А при напряжении до 200 В;
    • трехжильным бронированным геофизическим грузонесущим кабелем марки КГ3-60-150 ТУ16.К09-108-99 (или аналогичным по характеристикам) длиной от 2000 до 6000 м, оснащенным кабельным наконечником НКБ ГОСТ 14213;
    • переходником вращающимся скважинным типа ПВС-1А-60.

    Особенности

    Имеет независимый прижим башмаков, что позволяет работать в наклонных скважинах.

  •               Основные технические характеристики



    Зонд

    Единица измерения

    Диапазон

    Предел доп. основной погрешности

    Градиент-микрозонд

    А0,025М0,025N

    Ом*м

    0,1…40

    ±10%

    Потенциал-микрозонд

    А0,05М

    Ом*м

    0,1…40

    ±10%

    Зонд БМК      Ом*м      0,2…500         ±10%
    ДС        мм     110…400         ±5 мм

                  Длина 2600 мм

                  Диаметр электронного блока 73мм

                  Макс. диаметр 110 мм , 90 мм (М, МТ), 80 мм (2М, 2МТ)

                  Масса 80 кг , 78 кг (М, МТ), 76 кг (2М, 2МТ)

                 Параметры тока питания 400 Гц, 400 мА

                 Скорость каротажа 1000 м/час
