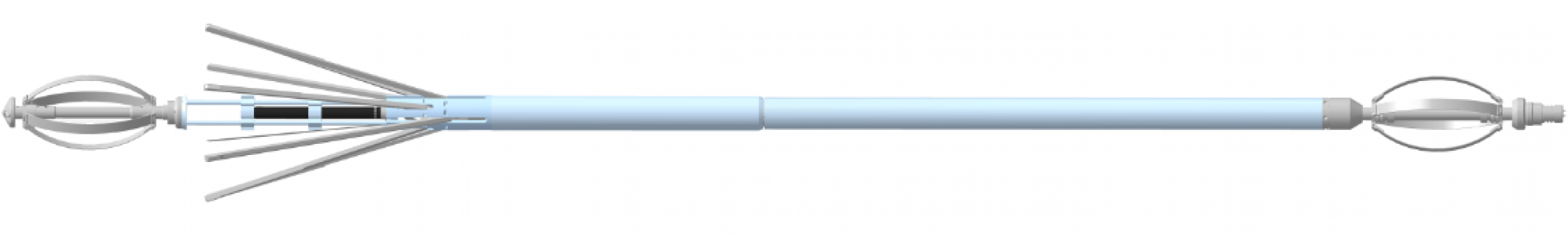

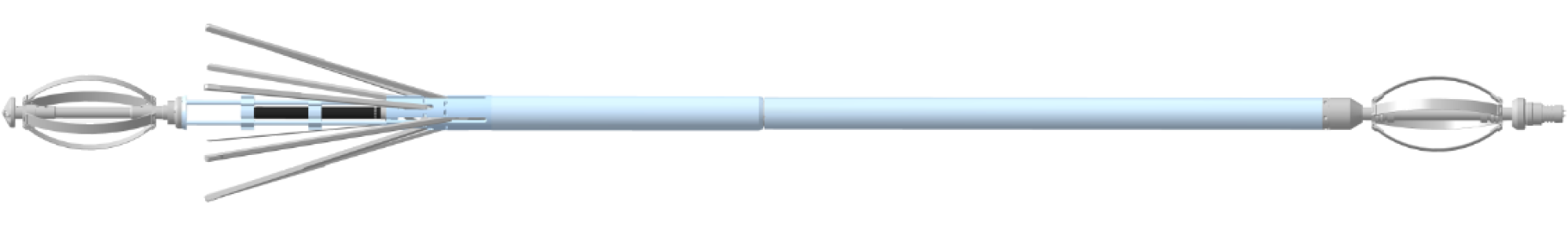

Профилемер-каверномер скважинный ПФ-80-8
- Предназначен для геофизических исследований нефтяных и газовых скважин в открытом стволе. Прибор обеспечивает измерение восьми, расположенных через углы в 45 градусов, расстояний от центра прибора до стенок скважины.
- Отличается малыми габаритами, высокой производительностью и надежностью, удобен в эксплуатации.
- Решает задачи изучения технического состояния скважины. Позволяет выполнять построение детальной картины профиля поперечного сечения скважины.
-
Условия эксплуатации
Параметры окружающей среды ПФ-80-8 ПФ-80-8Т Температура от 5 до 120 °С от 5 до 150 °С Максимальное гидростатическое давление 80 МПа 100 МПа Необходимое оборудование
Профилемер эксплуатируется в комплекте со следующими изделиями:
- цифровым каротажным регистратором, адаптированным к приёму сигнала профилемера и имеющим соответствующее программное обеспечение;
- источником стабилизированного синусоидального тока (0,4±0,02) А (400±5) Гц, обеспечивающим действующее значение выходного напряжения до 300 В ;
- источником постоянного напряжения или тока, обеспечивающим на выходе ток 0,8 А при напряжении до 200 В;
- трехжильным бронированным геофизическим грузонесущим кабелем марки КГ3-60-150 ТУ16.К09-108-99 (или аналогичным по характеристикам) длиной от 2000 до 6000 м, оснащенным кабельным наконечником НКБ ГОСТ 14213.
- переходником вращающимся скважинным типа ПВС-1А-60.
Особенности
Точность определения Dc не зависит от положения профилемера, что позволяет работать в наклонных скважинах. По желанию заказчика профилемер комплектуется центраторами.
Основные технические характеристики
Длина 3,3 м Диаметр 80мм Масса 62 кг Параметры тока питания 400 Гц, 400 мА Скорость каротажа 3000 м/час |
