Зонд БКЗ прибора К1А-723-М (жесткий)

Область применения

Геофизические исследования горизонтальных или сильно наклонных бурящихся скважин.

Назначение

Зонд обеспечивает измерение в открытом стволе:

кажущегося удельного электрического сопротивления (УЭС) горных пород, пересеченных скважиной, градиент-зондами бокового каротажного зондирования (БКЗ) А8,0М1,0N, A4,0M0,5N, A2,0M0,5N, N0,5M2,0A, A1,0M0,1N, А0,4М0,1N, потенциал-зондом (КС) N11,0М0,5А, трехэлектродным зондом бокового каротажа (БК);
УЭС жидкости, заполняющей скважину, резистивиметром (РЕЗ);
потенциала самопроизвольной поляризации (ПС).

Условия эксплуатации
- Скважина должна быть заполнена промывочной жидкостью на водной основе с удельным сопротивлением от 0,05 до 5 Ом·м.
- Температура окружающей среды от 5 до 150 °С.
- Максимальное гидростатическое давление 100 МПа.
Необходимое оборудование

Зонд должен эксплуатироваться в комплекте со следующими изделиями:
- приборами К1А-723-М, К1А-723-МТ, К1А-723-МФ, К1А-723-МИН, К1А-723-МИН+ГК;
- трехжильным бронированным геофизическим грузонесущим кабелем, оснащенным кабельным наконечником НКБ ГОСТ 14213.

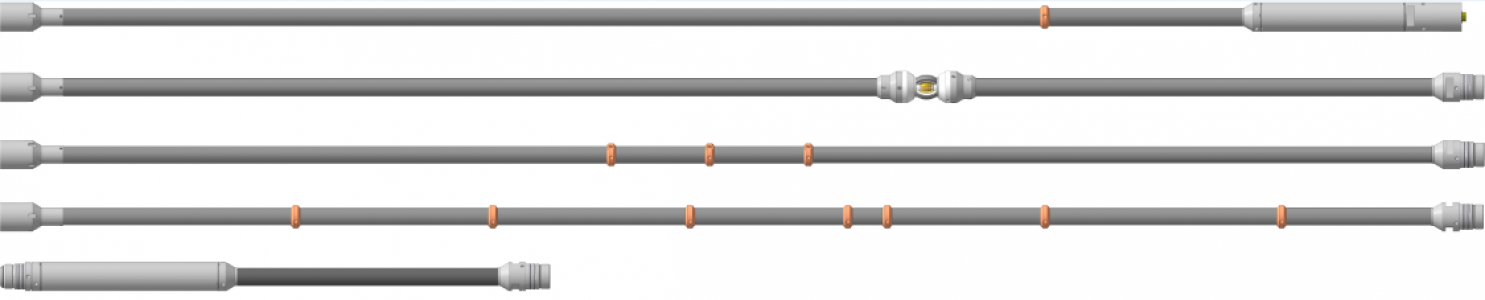

Технические характеристики Электрически и геометрически зонд аналогичен гибкому зонду БКЗ, которым оснащаются приборы К1А-723-М, К1А-723-МТ, К1А-723-МФ, К1А-723-МИН, К1А-723-МИН+ГК. Конструктивно зонд состоит из 5-ти жестких штанг с размещенными на них токовыми и измерительными электродами. Верхние и нижние окончания штанг оснащены стыковочными узлами, обеспечивающими вертикальную сборку на устье скважины. Нижний стыковочный узел первой штанги обеспечивает соединение со скважинным прибором. Верхний стыковочный узел последней штанги предназначен для стыковки со стандартным кабельным наконечником. Длина каждой отдельной штанги не более 4,0 м. Диаметр штанги по корпусам стыковочных узлов не более 73 мм. Масса зонда в сборе не более 144 кг.
