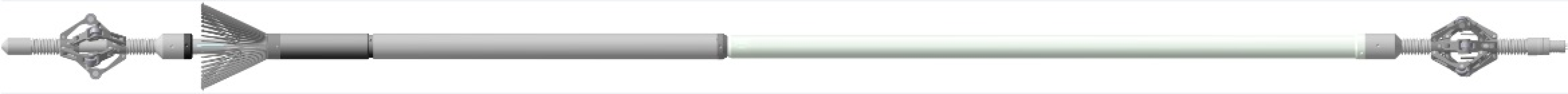

Профилемер-каверномер скважинный трубный ПФТ-80-48

Профилемер-каверномер скважинный трубный ПФТ-80-48
  • Предназначен для построения детального изображения внутренней поверхности обсадной колонны. Обеспечивает измерение сорока восьми рычагами, расположенных через углы в 7,5 градусов расстояний от центра прибора до стенок обсадной колонны.
  • Отличается малыми габаритами, повышенной точностью измерений.
  • Решает задачу оценки технического состояния обсадной колонны скважины.

    Основные технические характеристики

    Диаметр 80 мм
    Длина (без блока техногического) 1,6 м
    Давление (макс.) 80 МПа
    Температура (макс.) 120 °С
    Число измерительных рычагов 48
    Масса 40 кг
    Диапазон измеренияа радиуса 50…140 мм
    Диапазон измерения диаметра 100…280 мм
    Основная погрешность измерения радиуса  ± 0,8 мм
    Порог чувствительности при измерении радиусов < 0,1 мм
    Вертикальное разрешение при Vк = 600 м / ч 10 мм

    Напряжение питания на головке прибора + 27 В
    Ток питания 220 мА
    Напряжение управления приводом на головке прибора + 30 В
    Ток управления приводом < 1 А

    В комплект поставки по желанию заказчика могут быть включены:
    • блок технологический (измерение ГК, ЛМ, зенит)
    • верхний и нижний центраторы
    • установка калибровки прибора ПФТ-80-48

    Прибор работает в комплекте с блоком каротажного регистратора "ВУЛКАН V3" с программным пакетом Регистрация 3.0 + GeoOffice производства ЗАО НПФ «ЭЛИКОМ» г. Уфа.
