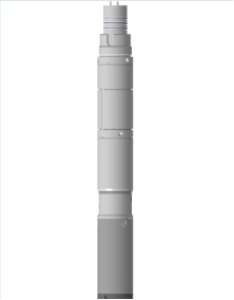

Переходник вращающийся скважинный ПВС-1А-60

Предназначен для предотвращения вращения скважинного прибора, содержащего выдвижные зонды, вызванного вращением грузонесущего геофизического кабеля во время выполнения каротажа.
Область применения – промыслово-геофизические исследования нефтяных и газовых скважин при температуре до 150°С и давлении до 100 МПа.
Рассчитан на работу совместно со следующими изделиями:
трехжильным бронированным геофизическим грузонесущим кабелем марки КГ3x0,75-60-150 (180) по ГОСТ 31944-2012, оснащенным кабельным наконечником НКБ по ГОСТ 14213;
скважинным прибором, содержащим выдвижные зонды, прижимаемые к стенкам скважины (ПФ-73-М, К3А-723, ПФТ-90-60 и т.п.).

Условия эксплуатации
- температура окружающей среды от 5 до 150 °С;
- максимальное гидростатическое давление 100 МПа.
Необходимое оборудование

Переходник рассчитан на работу со следующими изделиями:
- трехжильным бронированным геофизическим грузонесущим кабелем, оснащенным кабельным наконечником НКБ ГОСТ 14213;
- скважинным прибором, имеющим выдвижные зонды, прижимаемые во время каротажа к стенке скважины (ПФ-73-М, К3А-723, К7А-723 и т. п.).

Основные технические характеристики • Максимально допускаемое напряжение между контактами переходника, а также между каждым контактом и корпусом 380 В. • Максимально допустимый ток через контакты переходника 3А. • Сопротивление изоляции между контактами переходника, а также между каждым контактом и корпусом не менее 100 МОм. • Сопротивление соединительных цепей между верхними и нижними контактами переходника не более 0,2 Ом. • Максимальная осевая нагрузка 30 кН (3000 кгс). • Момент сопротивления вращению не более 1, 5 Н•м (0,15 кгс•м). • Габаритные размеры переходника: - длина не более 500 мм; - диаметр не более 60 мм. • Масса переходника не более 6,8 кг.
