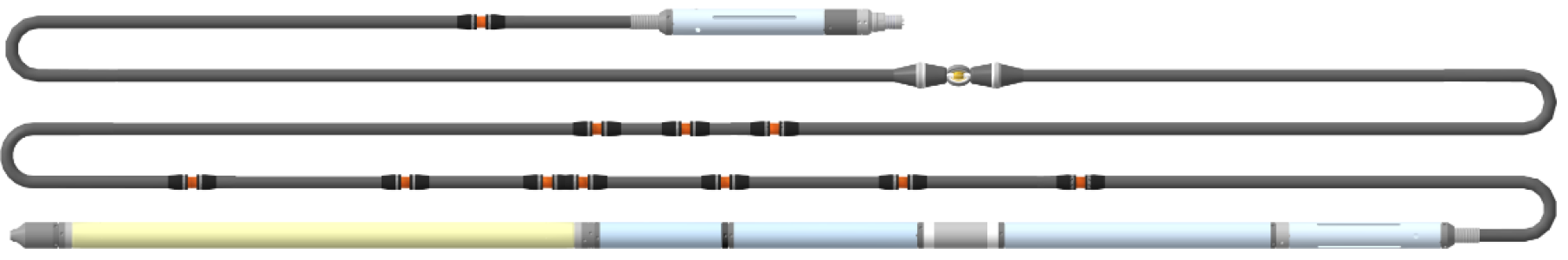

Прибор комплексный электрического каротажа, и инклинометрии К1А-723-М(К8)

Прибор комплексный электрического каротажа, и инклинометрии К1А-723-М(К8)

Прибор комплексный электрического каротажа и инклинометрии для исследования нефтяных и газовых скважин в открытом стволе. За один проход измеряет зондами БКЗ, КС, резистивиметром, ПС, трёхэлектродным БК, четырьмя разноглубинными зондами ИК, инклинометром и ГК.

  • Температура — до 120 °С
  • Давление — до 80 МПа
  • Диаметр — 73 мм
  • Скорость каротажа — 800 м/час
Категория:

Описание

  • Предназначен для геофизических исследований нефтяных и газовых скважин в открытом стволе. Прибор обеспечивает измерение за один проход по интервалу исследования комплексом зондов БКЗ, зондом КС, резистивиметром, ПС, трехэлектродным зондом БК, четырьмя разноглубинными зондами ИК, инклинометром, зондом ГК.
  • Отличается малыми габаритами, высокой производительностью и надёжностью, удобен в эксплуатации.
  • Решает задачи электрического каротажа, выделения коллекторов, определения водо- и нефтенасыщенности, определения траектории ствола скважины.

Условия эксплуатации

  • Скважина должна быть заполнена промывочной жидкостью на водной основе с удельным сопротивлением от 0,05 до 5 Ом·м.
  • Температура окружающей среды от 5 до 120 °С.
  • Максимальное гидростатическое давление 80 МПа.

Необходимое оборудование

Прибор эксплуатируется в комплекте со следующими изделиями:

  • цифровым каротажным регистратором, адаптированным к приёму сигнала прибора и имеющим соответствующее программное обеспечение;
  • источником стабилизированного синусоидального тока (0,4±0,02) А (400±5) Гц, обеспечивающим действующее значение выходного напряжения до 300 В;
  • трехжильным бронированным геофизическим грузонесущим кабелем марки КГ3-60-150 ТУ16.К09-108-99 (или аналогичным ему по характеристикам) длиной от 2000 до 6000 м, оснащенным кабельным наконечником НКБ ГОСТ 14213.

Основные технические характеристики

Зонды (диапазон / предел допускаемой основной погрешности):

Зонды БКЗ: A8,0M1,0N; A4,0M0,5N; A2,0M0,5N; N0,5M2,0A; A1,0M0,1N — Ом·м, 0,2…5000, ±[4+0,05(Хв/Х−1)]%.

A0,4M0,1N; N11M0,5A — Ом·м, 0,2…1000, ±[4+0,05(Хв/Х−1)]%.

ПС — В, −0,5…+0,5, ±25%.

Резистивиметр — Ом·м, 0,05…5, ±[5+0,2(Хв/Х−1)]%.

Зонд БК — Ом·м, 0,2…10000, ±10%.

Зонды ИК: 3И0,5; 3И0,7; 3И1,0; 3И1,4 — мСм/м, 10…2000, ±[5+0,1(Хв/Х−1)]%.

Зонды инклинометра: Зенит — град., 0…180, ±0,25 град.; Азимут — град., 0…360, ±1,5 град.; Визир — град., 0…360, ±1,5 град.

Зонд ГК — мкР/час, 1…250, ±15%.

Габариты и параметры:

Длина — 23 900 мм. Длина корпуса ниже косы — 4 600 мм. Длина корпуса выше косы — 2 700 мм. Диаметр — 73 мм. Масса — не более 130 кг. Параметры тока питания — 400 Гц, 400 мА. Скорость каротажа — 800 м/час.
