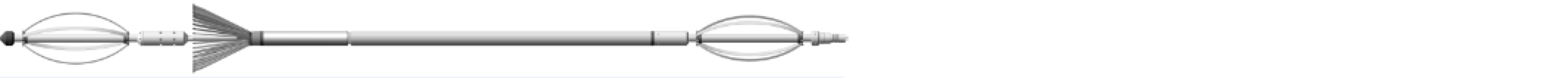

Профилемер-каверномер скважинный ПФТ-43-42
Малогабаритный профилемер-каверномер скважинный трубный для колонн малого диаметра. Сорока двумя рычагами строит детальное изображение внутренней поверхности обсадной колонны для оценки её технического состояния.
- Температура — до 120 °С
- Давление — до 80 МПа
- Диаметр — 43 мм
- Рычагов — 42
Описание
- Предназначен для построения детального изображения внутренней поверхности обсадной колонны.
- Отличается малыми габаритами, повышенной точностью измерений.
- Решает задачу оценки технического состояния обсадной колонны скважины.
Основные технические характеристики
- Диаметр — 43 мм.
- Длина — 2550 мм.
- Давление (макс.) — 80 МПа.
- Температура (макс.) — 120 °С.
- Число измерительных рычагов — 42.
- Масса — не более 15 кг.
- Диапазон измерения радиуса — 25…100 мм.
- Диапазон измерения диаметра — 50…200 мм.
- Основная погрешность измерения радиуса — ±0,6 мм.
- Порог чувствительности при измерении радиусов — < 0,06 мм.
- Вертикальное разрешение при Vк = 600 м/ч — 10 мм.
Параметры питания: напряжение питания на головке прибора +27 В; ток питания 250 мА; напряжение управления приводом на головке прибора −27 В; ток управления приводом < 0,6 А.
В комплект поставки по желанию заказчика может быть включена:
- установка калибровки прибора ПФТ-43-42.
Прибор работает в комплекте с блоком каротажного регистратора «ВУЛКАН V3» с программным пакетом Регистрация 3.0 + GeoOffice производства ЗАО НПФ «ЭЛИКОМ», г. Уфа.
