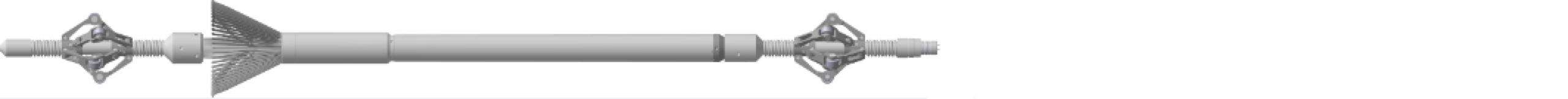

Профилемер-каверномер скважинный трубный ПФТ-90-60-М
Укороченная модификация профилемера-каверномера ПФТ-90-60. Шестьюдесятью рычагами (через 6°) строит детальное изображение внутренней поверхности обсадной колонны при уменьшенной длине и массе прибора.
- Температура — до 120 °С
- Давление — до 80 МПа
- Диаметр — 90 мм
- Рычагов — 60
Описание
- Предназначен для построения детального изображения внутренней поверхности обсадной колонны. Обеспечивает измерение шестидесяти расположенных через углы в 6 градусов расстояний от центра прибора до стенок обсадной колонны.
- Отличается малыми габаритами, повышенной точностью измерений.
- Решает задачу оценки технического состояния обсадной колонны скважины.
Основные технические характеристики
- Диаметр — 90 мм.
- Длина — 2710 мм.
- Давление (макс.) — 80 МПа.
- Температура (макс.) — 120 °С.
- Число измерительных рычагов — 60.
- Масса — 65,5 кг.
- Диапазон измерения радиуса — 50…140 мм.
- Диапазон измерения диаметра — 100…280 мм.
- Основная погрешность измерения радиуса — ±0,8 мм.
- Порог чувствительности при измерении радиусов — < 0,06 мм.
- Вертикальное разрешение при Vк = 600 м/ч — 10 мм.
Параметры питания: напряжение питания на головке прибора +27 В; ток питания 220 мА; напряжение управления приводом на головке прибора +30 В; ток управления приводом < 1 А.
В комплект поставки по желанию заказчика могут быть включены:
- верхний и нижний центраторы;
- установка калибровки прибора ПФТ-90-60-М.
Прибор работает в комплекте с блоком каротажного регистратора «ВУЛКАН V3» с программным пакетом Регистрация 3.0 + GeoOffice производства ЗАО НПФ «ЭЛИКОМ», г. Уфа.
