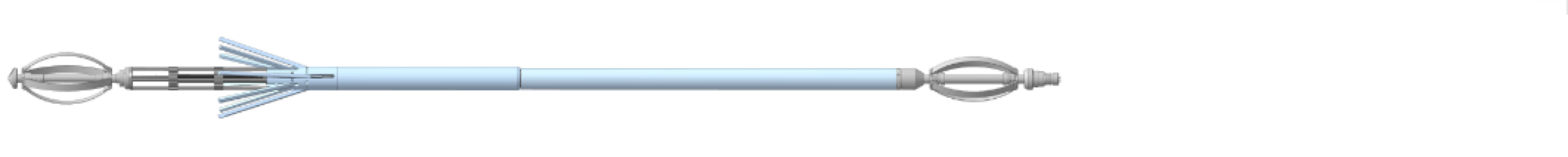

Профилемер скважинный трубный ПФТ-80-8
Профилемер скважинный трубный для исследования обсадных колонн нефтяных и газовых скважин. Восемью рычагами (через 45°) измеряет расстояния от центра прибора до стенок колонны, строя детальный профиль поперечного сечения.
- Температура — до 120 °С (Т — до 150 °С)
- Давление — до 80 МПа (Т — до 100 МПа)
- Диаметр — 80 мм
- Рычагов — 8
Описание
- Предназначен для исследований обсадных колонн нефтяных и газовых скважин. Прибор обеспечивает измерение восьми расположенных через углы в 45 градусов расстояний от центра прибора до стенок обсадной колонны.
- Отличается малыми габаритами, высокой производительностью и надёжностью, удобен в эксплуатации.
- Решает задачи изучения технического состояния обсадной колонны. Позволяет выполнять построение детальной картины профиля поперечного сечения обсадной колонны.
Условия эксплуатации
- Температура окружающей среды — от 5 до 120 °С (ПФТ-80-8) / от 5 до 150 °С (ПФТ-80-8Т).
- Максимальное гидростатическое давление — 80 МПа (ПФТ-80-8) / 100 МПа (ПФТ-80-8Т).
Необходимое оборудование
Профилемер эксплуатируется в комплекте со следующими изделиями:
- цифровым каротажным регистратором, адаптированным к приёму сигнала профилемера и имеющим соответствующее программное обеспечение;
- источником стабилизированного синусоидального тока (0,4±0,02) А (400±5) Гц, обеспечивающим действующее значение выходного напряжения до 300 В;
- источником постоянного напряжения или тока, обеспечивающим на выходе ток 0,8 А при напряжении до 200 В;
- трехжильным бронированным геофизическим грузонесущим кабелем марки КГ3-60-150 ТУ16.К09-108-99 (или аналогичным по характеристикам) длиной от 2000 до 6000 м, оснащенным кабельным наконечником НКБ ГОСТ 14213;
- переходником вращающимся скважинным типа ПВС-1А-60.
Особенности
Профилемер обладает малыми для аппаратуры такого класса габаритами и массой, высокой производительностью. Точность определения Dc не зависит от положения профилемера, что позволяет работать в наклонных скважинах. По желанию заказчика профилемер комплектуется центраторами.
Основные технические характеристики
Зонды (диапазон / предел допускаемой основной погрешности):
Rc — расстояние от центра прибора до стенок обсадной колонны — мм, 50…150, ±1,2 мм.
ДС — мм, 100…300, ±2,4 мм.
Габариты и параметры:
Длина — 3,62 м. Диаметр — 80 мм. Число измерительных рычагов — 8. Масса — 62 кг. Параметры тока питания — 400 Гц, 400 мА. Скорость каротажа — не более 2000 м/час.
