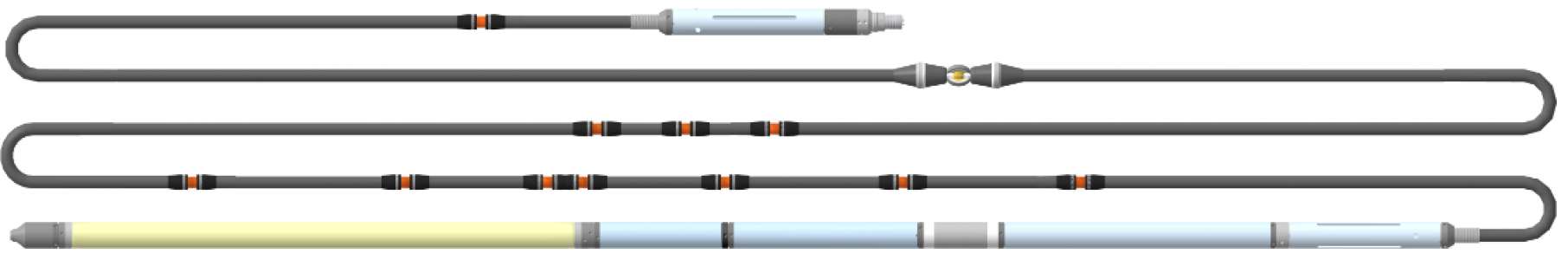

Прибор комплексный электрического каротажа, и инклинометрии К1А-723-М(К8)

Прибор комплексный электрического каротажа, и инклинометрии К1А-723-М(К8)
  • Предназначен для геофизических исследований нефтяных и газовых скважин в открытом стволе. Прибор обеспечивает измерение за один проход по интервалу исследования комплексом зондов БКЗ, зондом КС, резистивиметром, ПС, трехэлектродным зондом БК, четырьмя разноглубинными зондами ИК, инклинометром, зондом ГК.
  • Отличается малыми габаритами, высокой производительностью и надежностью, удобен в эксплуатации.
  • Решает задачи электрического каротажа, выделения коллекторов, определения водо - и нефтенасыщенности, определения траектории ствола скважины.

  •  Условия эксплуатации

    • Скважина должна быть заполнена промывочной жидкостью на водной основе с удельным сопротивлением от 0,05 до 5 Ом·м.
    • Температура окружающей среды от 5 до 120 °С.
      Максимальное гидростатическое давление 80 МПа.

    Необходимое оборудование

    Прибор эксплуатируется в комплекте со следующими изделиями:

    • цифровым каротажным регистратором, адаптированным к приёму сигнала прибора и имеющим соответствующее программное обеспечение;
    • источником стабилизированного синусоидального тока (0,4±0,02) А (400±5) Гц, обеспечивающим действующее значение выходного напряжения до 300 В;
    • трехжильным бронированным геофизическим грузонесущим кабелем марки КГ3-60-150 ТУ16.К09-108-99 (или аналогичным ему по характеристикам) длиной от 2000 до 6000 м, оснащенным кабельным наконечником НКБ ГОСТ 14213.


    •         Основные технические характеристики



    Зонд

    		 Единица измерения Диапазонизмерения Предел допускаемой основной погрешности

    ЗондыБКЗ

    A8,0M1,0N

    A4,0M0,5N

    A2,0M0,5N

    N0,5M2,0A

    A1,0M0,1N







    Ом·м







    0,2…5000







    ±[4+0,05(Хв/Х-1)]%

    A0,4M0,1N

    N11M0,5A

    Ом·м

    0,2…1000
    ПС В -0,5…+0,5 ±25%
    Резистивиметр Ом·м 0,05…5 ±[5+0,2(Хв/Х-1)]%
    Зонд БК Ом·м 0,2…10 000 ±10%

    Зонды ИК:

    3И0,5

    3И0,7

    3И1,0

    3И1,4







    мCм/м







    10…2000







    ±[5+0,1(хв/х-1)], %

    Зонды инклинометра

    Зенит

    Азимут

    Визир





    град.



    0…180

    0…360

    0…360



    ±0,25 град.

    ±1,5 град.

    ±1,5 град.
    Зонд ГК мкР/час 1…250 ±15 %



          Длина 23 900 мм
          Длина корпуса ниже косы 4 600 мм
          Длина корпуса выше косы 2 700 мм
          Диаметр 73мм
          Масса, не более 130 кг
          Параметры тока питания 400 Гц, 400 мА
          Скорость каротажа 800 м/час
